Veleiro oceânico 40 pés


Projeto FAUUSP, 1997
Orientação: Prof. Dr. Julio Maia de Andrade

Comprimento total: 12,00m
Comprimento da linha d’água: 9,43m
Altura da linha d’água projeto: 0,62m
Boca máxima: 3,90m
Deslocamento: 8,00t
Lastro: 3,80t

Perfil do usuário: casal com filhos / dois casais e filhos / dois casais e amigos / charter
Perfil do uso: longas viagens / autonomia de 30 dias / cruzeiro oceânico
Capacidade ótima: 5 ocupantes
Capacidade máxima: 8 ocupantes

Parâmetros dos cortes: eixo longitudinal (A), baliza 8 (B), baliza 6 (C), baliza 4 (D).
Níveis do duplo fundo: 250 e 400mm

Plano de linhas fornecido (base para o projeto)

Vista lateral

Vista lateral


Convés superior

Convés superior

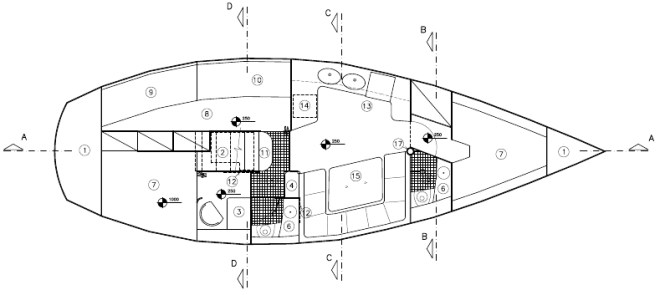

Convés inferior

Convés inferior

Legenda:
1. Tanques de colisão (paiol de amarras)
2. Espaço reservado ao motor auxiliar
3. Mesa de navegação
4. Armário para roupas molhadas
5. Piso em grelha para escoamento de água
6. Banheiros com armários
7. Camarote com beliche duplo
8. Camarote de solteiros
9. Beliche simples
10. Beliche de sobrepor
11. Escada
12. Porta de correr
13. Cozinha com pias de água doce e salgada
14. Geladeira embutida no armário
15. Mesa para refeições
16. Cockpit
17. Mastro
